Потолочные инфракрасные панели

Потолочные инфракрасные панели


Varmann Velum


Отопление потолочными излучающими панелями Varmann Velum основано на передаче тепла за счет излучения без конвективной составляющей. Теплоноситель передает тепло алюминиевым панелям через медную трубку и, за счет излучения, воздействует непосредственно на людей, предметы, пол и лишь косвенно на окружающий воздух. Благодаря этому сведено к минимуму расслоение воздуха в отапливаемом помещении, и излучающие панели обеспечивают равномерную температуру по всему помещению. Система отопления потолочными панелями не содержит каких-либо подвижных деталей, требующих ухода, гарантирует совершенно статическую и бесшумную эксплуатацию и исключает опасность пожара. Потолочные излучающие панели Varmann Velum подходят для отопления промышленных, торговых и спортивных помещений. Они являются идеальным решением для производственных и монтажных цехов, цехов по изготовлению деревянных модельных комплектов, химических и пищевых производств, складов, логистических комплексов, вместительных гаражей, ангаров, автосервисных центров, спортивных залов, супермаркетов и т.п.


Эксплуатационные данные
Рекомендуется эксплуатация в закрытых системах водяного отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правилам монтажа, действующим в данной отрасли.

Параметры эксплуатации панелей Varmann Velum:
  • рабочее давление теплоносителя не более 16 бар;
  • давление гидравлических испытаний конвектора – 25 бар;
  • максимальная рабочая температура теплоносителя – 130 °С.

Базовый комплект поставки
  • алюминиевые панели с запрессоваными медными трубками и утеплителем фольгированной базальтовой ватой, окрашенные цвет по RAL, с комплектом предустановленных фитингов для соединения, если длина панели более 6 метров;
  • распределительные коллекторы в соответствии со схемой подключения;
  • декоративные вставки для комплектов распределительных коллекторов и соделинения панелей;
  • крепежные направляющие;
  • комплект крепежа к потолку (заказывается отдельно)
  • установленный на распределительных коллекторах воздухоспускной клапан 3/8”;
  • паспорт, инструкция по монтажу и эксплуатации.

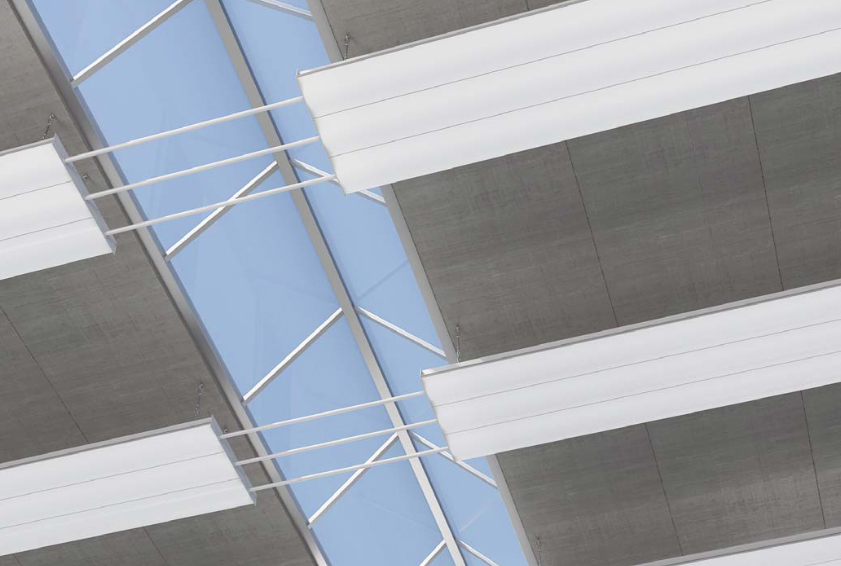

Прерывание панели в зоне световых проемов.


Прерывание панели в зоне световых проемов.


Данное исполнение инфракрасных панелей используется в зоне световых фонарей, остекленной части фасада для беспрепятственного прохождения света. Такое исполнение панелей может быть применимо для прохождения препятствий в виде стропильных систем, технологических трубопроводов, установленных стеллажей, кранового оборудования и т.п.

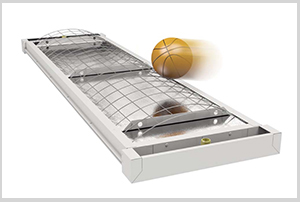

 Исполнение панелей для спортивных залов.

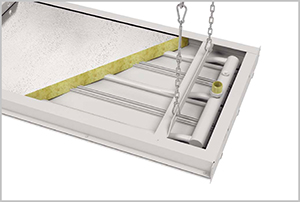

Исполнение коллектора в зоне панели.

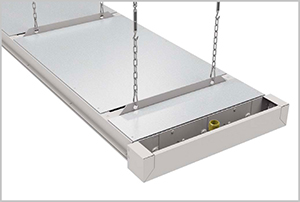

Пылезащитное исполнение.

Исполнение панелей для спортивных залов.

Исполнение коллектора в зоне панели.

Пылезащитное исполнение

 Сверху панели устанавливается жесткая оцинкованная сетка, предотвращающая застревание мяча верхней части панели.

 В случае, когда панель является элементом декора необходимо цельнокорпусное исполнение без декоративных вставок, коллектор выносится в зону панели.

 В случае, когда панель эксплуатируется в помещения с высокой степенью загрязненности в верхней части панели устанавливается защитный экран из оцинкованой стали для удобства последующей уборки.

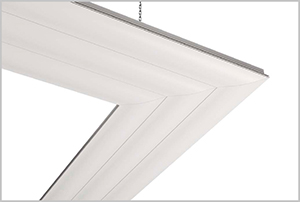

 Соединение двух панелей под углом.

Соединение двух панелей под углом.

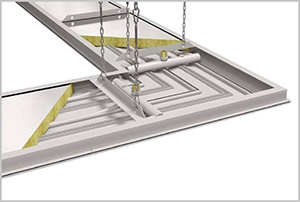

 Исполнение коллектора в зоне панели

 Соединение двух панелей под углом.

 Соединение двух панелей под углом.

 Исполнение коллектора в зоне панели.









Конструктивные особенности
  • Система отопления Velum имеет более равномерный прогрев по всей площади, так как основой отопительной панели является алюминевый профиль, как наилучший проводник тепла теплопроводностью 209 Вт/(м*К), в отличие от стального листа с теплопроводностью 47 Вт/(м*К). При этом, толщина алюминиевой панели больше, чем стального листа.
  • Использование запрессованой по всей длине панели медной трубы гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
  • Панели могут быть окрашены в любой цвет по палитре RAL.
  • Удобство монтажа с использованием быстроразъёмного соединения 3/4" при соединении панелей более 6 метров в систему.
  • Возможен заказ панелей любой длины без дополнительной наценки - цена рассчитывается пропорционально длине.

Конструктивные особенности Velum

 1   Боковые крепежные вставки из оцинкованной стали, окрашены порошковой краской в цвет
      панелей.
 2   Теплоизоляционный мат из фольгированной базальтовой минваты.
 3   Соединение панелей в систему быстроразъемным соединением G3/4” фитингами из латуни
      для панелей длиной более 6 метров.
 4   Декоративные вставки из оцинкованной стали, окрашены порошковой краской в цвет панелей.
 5   Крепежная планка из оцинкованной стали, окрашены порошковой краской в цвет панелей.
 6   Панели из алюминиевого профиля “волна” окрашенные в цвет по палитре RAL.
 7   Воздухоспускной клапан установлен на распределительном коллекторе, 3/8”.
 8   Распределительные коллекторы с подключением к системе отопления латунным фитингом
      1” НР с выводом “вверх”.




Тепловая мощность панелей с учетом коллекторов.




Тип панели

300/2

450/3

600/4

750/5

900/6

1050/7

1200/8

Монтажная ширина [мм]

300

450

600

750

900

1050

1200

Количество труб в панели [шт]

2

3

4

5

6

7

8

Тепловая мощность погонного метра панели и пары коллекторов согласно EN 14037

Температурный напор Δt [K]

[Вт/м]

[Вт]

[Вт/м]

[Вт]

[Вт/м]

[Вт]

[Вт/м]

[Вт]

[Вт/м]

[Вт]

[Вт/м]

[Вт]

[Вт/м]

[Вт]

20

60

27

82

41

105

56

129

69

153

82

178

96

204

107

30

97

44

133

66

169

88

207

110

246

132

287

155

329

175

40

136

62

186

93

237

122

291

153

346

185

403

218

461

248

50

177

81

242

120

309

157

378

198

450

241

523

284

600

325

55

198

91

271

134

346

175

423

221

503

269

586

318

671

365

60

220

101

300

148

383

193

469

244

557

298

649

353

743

405

70

263

121

359

177

459

230

562

292

668

357

778

423

891

489

80

308

143

421

207

537

267

657

340

782

417

910

496

1043

574

90

354

164

483

238

617

305

755

390

898

478

1046

571

1198

662

100

401

186

547

269

698

344

855

440

1017

541

1184

647

1356

752

110

448

209

612

300

781

383

956

491

1138

605

1324

725

1517

844

120

497

232

678

332

866

423

1060

542

1260

670

1467

803

1681

937




Мощность охлаждения погонного метра панели EN 14037

Температурный напор Δt [K]

[Вт/м]

[Вт/м]

[Вт/м]

[Вт/м]

[Вт/м]

[Вт/м]

[Вт/м]

15

47

67

87

109

132

157

183

14

44

62

81

101

123

146

170

13

41

57

75

93

113

134

157

12

37

52

68

86

104

123

144

11

34

48

62

78

94

112

131

10

31

43

56

70

85

101

118

9

27

38

50

63

76

90

105

8

24

34

44

55

67

79

93

7

21

29

38

48

58

69

80

6

18

25

32

40

49

58

68

5

14

20

27

33

40

48

56



* Цены — розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании. Для уточнения курса пересчета, скидок и дилерских цен обращайтесь к вашему региональному менеджеру.
*Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
*Цены указаны для панели в базовом комплекте поставки. Стоимость распределительных коллекторов указана за пару и включает в себя декоративную крышку.
В стоимость не входит запорно-регулирующая арматура и монтажные комплекты для подвеса панели.


В базовый комплект поставки входит:
- алюминиевые панели с запрессованными медными трубками и утеплителем фольгированной базальтовой ватой, окрашенные цвет по RAL, с комплектом предустановленных фитингов для соединения, если длина панели более 6 метров;
- распределительные коллекторы в соответствии со схемой подключения;
- декоративные вставки для комплектов распределительных коллекторов и соединения панелей;
- крепежные направляющие;
- комплект крепежа к потолку (заказывается отдельно);
- установленный на  распределительных коллекторах воздухоспускной клапан 3/8";
- паспорт, инструкция по монтажу и эксплуатации.
